TSI的相位多普勒粒子分析仪系统提供精确和可靠的流速和粒度数据，从简单的流动到高速，低信噪比的情况。高达800mhz的采样率和光子计数级灵敏度，只有TSI电子具有速度和多功能性，以处理所有的PDPA测量需求。拥有超过25年的相位多普勒和激光多普勒系统生产经验，多功能性不仅仅是一个设计目标;它是内置的。
相位多普勒法是基于光散射干涉测量原理的。测量是在一个小的，非侵入性的光学探针体积由两束激光的交点定义。当一个粒子通过探针体时，它将光束散射到一个多探测器接收探针中，该探针策略性地位于离轴收集角度。来自不同探测器的多普勒脉冲信号之间的相移与球形粒子的大小成正比。
特性
- TSI的紧凑型Powersight模块使用最新的固态激光技术 - 配置为1D，2D和3D布置，以测量流场中速度的U，V和W组件
- 易于使用的FlowSizer™数据采集和分析软件包括，微软®Windows®7/10 64位兼容
- 易于从1D升级到2D和3D配置
- 高功率激光器提供高信噪比的高速和复杂的流动
- 与PowerSight模块相结合，光纤探头提供了光纤布置的灵活性，允许在水下条件、恶劣环境和大型风洞中进行测量
应用程序
- 风洞
- 湍流测量
- 水通道
- 非接触式速度测量
- 燃烧，火焰，旋转机械的测量
- 领域的研究
应用笔记
- TSI FLOWSIZER-001高速流量Powersight测量
- TSI flowsier -002在Flowsizer软件中设置横向扫描
- TSI LDV-001高速颗粒尺寸测量
- TSI LDV-002边界层中的LDV测量
- TSI LDV-003激波管流量测量
- TSI ld -005尾流场的测量
- TSI LDV-006 LDV测量在IC发动机使用火花塞安装探头
- TSI ld -008相分离速度测量
- 扬声器腔中的TSI LDV-009速度测量
- TSI Powersight -001 Powersight固态激光器LDV系统
- TSI Powersight -002 Powersight固态激光PDPA系统
- TSI POWERSIGHT-003相位多普勒测量已知液滴大小使用TSI MDG-100
- TSI POWERSIGHT-004同步LDV和PIV测量下游的一个圆柱体
组件
TSI FSA4000-1 FSA信号处理器
TSI PDM1000-5光电探测器模块(PDM)
TSI Powersight模块
TSI RV1100光纤接收器探头106mm
TSI RV1070光纤接收器探头72毫米
配件
TSI EIC外部输入卡模块
TSI 900702激光功率计
TSI 10967激光安全眼镜
TSI T2D遍历系统

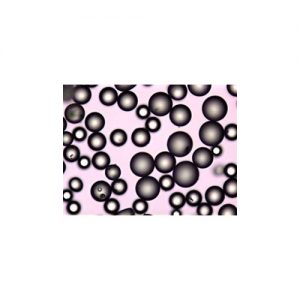

TSI 10091种子粒子
